INZERCE PRODEJ - Olepovačka hran HOLZ HER 1321-4

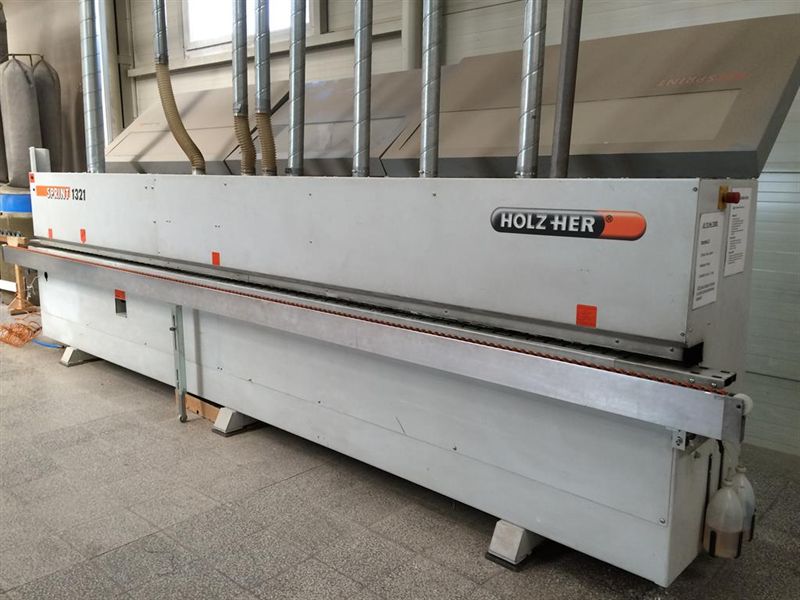

Olepovačka hran HOLZHER SPRINT  1321-4


- Rok výroby 2009

- 1. majitel, pravidelně servisován, 100% funkční

- stroj je v perfektním stavu

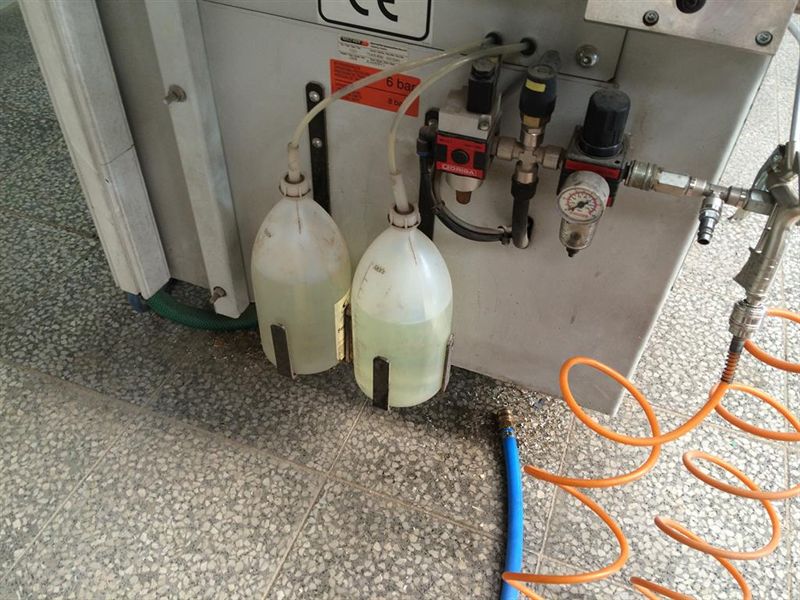

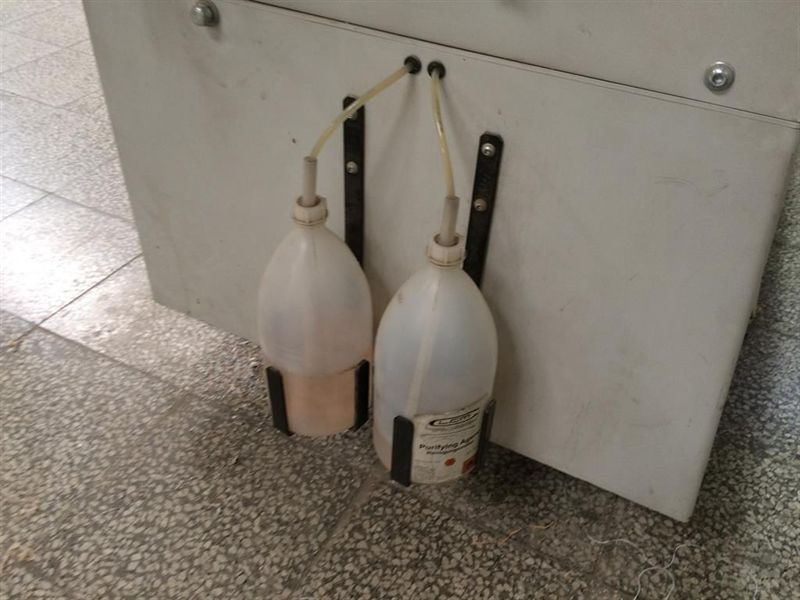

- bohaté příslušenství - náhradní diamantové frézy, separační prostředky do ostřiků, kompletní návod k obsluze v české jazyce, kompletní přivody k odsávání - potrubí - rozvody k jednotlivým agregátů

- dle požadavku zaškolíme obsluhu

- pořizovací cena 1 600 000,- bez DPH

Cena stroje -  690.000 bez DPH


Stroj je určen pro olepování hran z melaminu, ABS i masivku s opracováním hran s radiusem, nebo v rovině, výška dílce 60mm, kompletní opracování hran včetně zaoblení rohů a předfrézování dílů diamant. frézami 100x63x30mm. Pracovní rychlost stroje plynule regulovatelná v rozmezí 8-18 m/min. Stroj je osazen Multi-systémem nanášení lepidla, kde lze použít jak granulové lepidlo (při sériové výrobě), tak patrony (změna barvy lepidla, PU …) z automatického zásobníku. Nanášení lepidla válečkem je možno také.


Charakteristické rysy:


  1. možnost používat materiálv rolích 0,4 - 3 mm nebo páskách 0,4 - 15 mm (dle použití agregátů) dýha, fólie, melamin, masiv, PVC, ABS...

  2. výška hrany max. 66 mm

  3. výška dílce 6 – 60 mm při tloušťce hrany 3 mm

  4. výška dílce 6 – 40 mm při tloušťce hrany 15 mm

  5. podávací rychlostvariabilní posuv 8 - 18 m/min

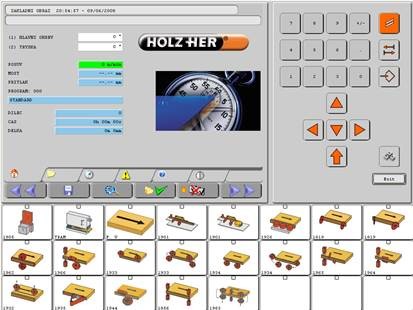

  6. SPS programování: traťové body, aktivace a nastavení jednotlivých agregátů, počítadlo provozních hodin

  7. nastavitelná náběžná hrana v zásobníku

  8. nastavitelná rovina zásobníku hran pro nastavení optimálního přesahu spodní hrany

  9. velké podložné kolo zásobníku pro hrany v roli s max. prům. 820 mm

  10. podávací pás včetně automatického mazání pásu

  11. centrální motorické nastavení přítlačného trámce

  12. výsuvná podpěra pro velké dílce

  13. otočný ovládací panel

  14. bezpečnostní prvky a protihlukové kryty

  15. frekvenční měnič a motorové brzdy

    Osazení agregáty :

  16. Stavitelné pravítko

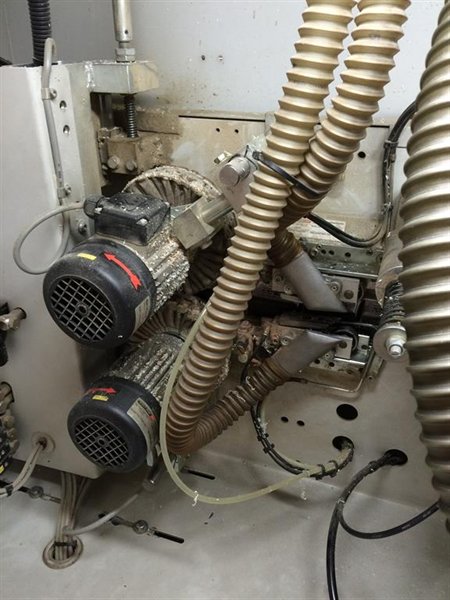

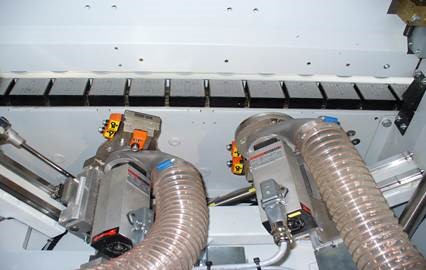

  17. Předfrézovací agregát 1961 - (2 x 2,0 kW, 200 Hz, 12.000 n-1, se 2 mi přiskakujícími frézovacími agregáty, 1. v protiběhu, 2. v souběhu, úběr do 5 mm, se statickým frekvenčním měničem

    200 Hz,

    včetně diamantové frézy, 100/30x63 - 2 ks

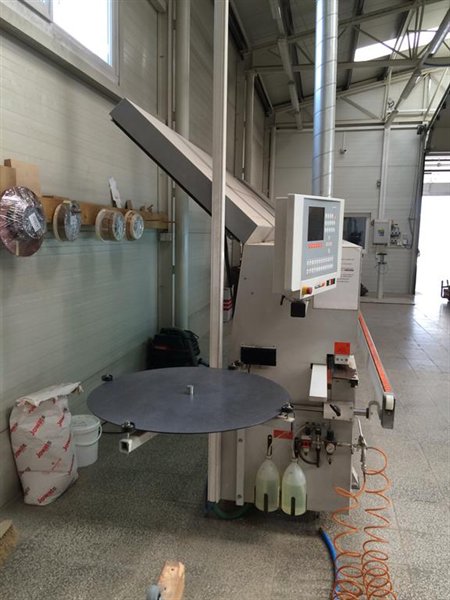

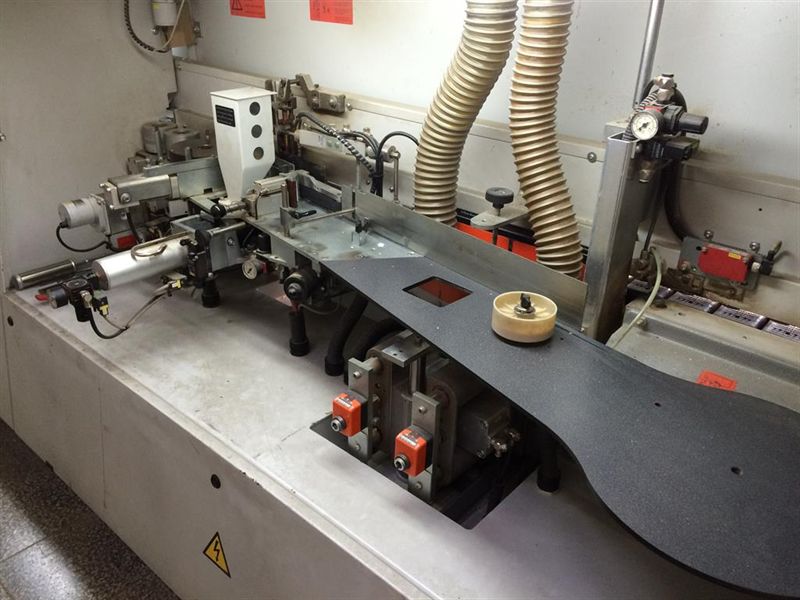

  18. Podávání hran, typ 1903- automatické podávání z role i svazku, stůl na hranu v roli o prům 820 mm

  19. Nánašení tavného lepidla1905 Multi-systém - nanášením lepidla v granulích i v patronách

    pomocí plovoucí dýzy spojené s přítlačným trámcem pro automatické nastavení výšky, výměnné zásobníky (4 patrony nebo 5kg granulátu), příkon 2.3 kW, nahřívací čas 4 minuty

    včetně regulovatelného ventilu

    Možnost použití PUR lepidla

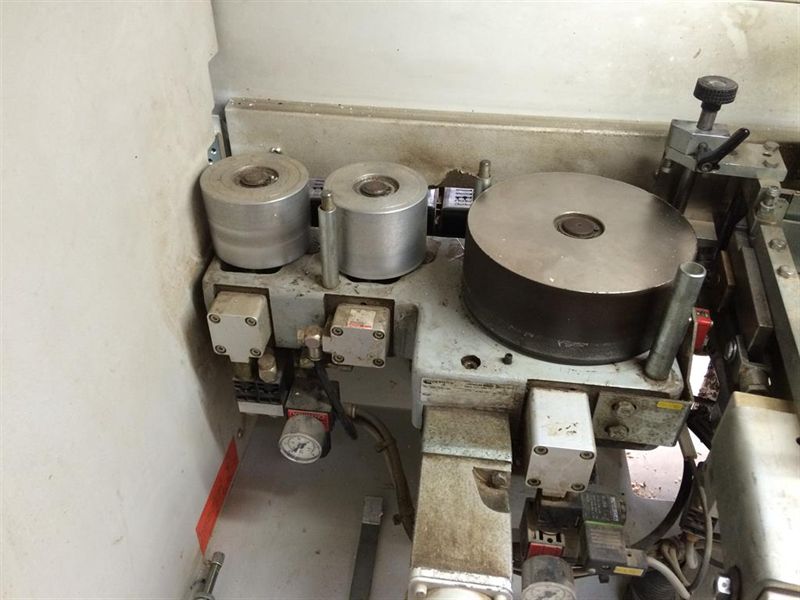

  20. Boční přítlak 1913 Mot -3 válečky motoricky přestavitelné, každý pneumaticky přítlačný.

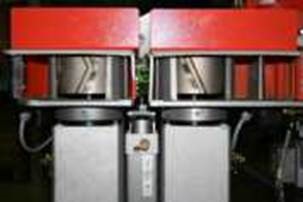

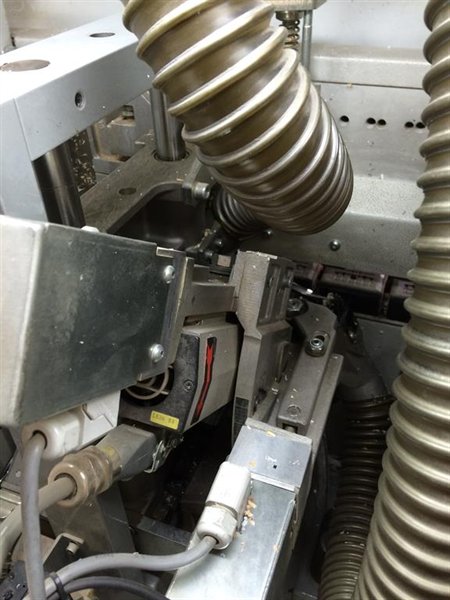

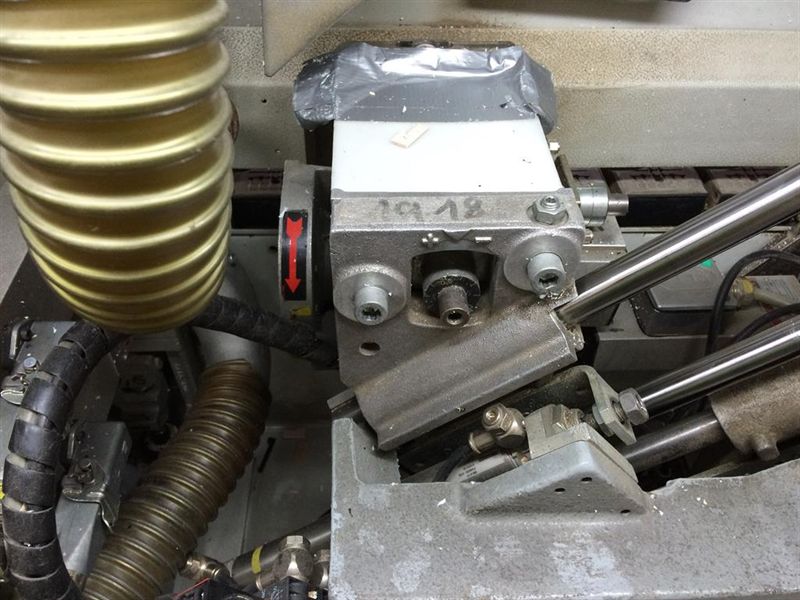

  21. Kapovací agregát 1918 Pneu -(2 x 0,45 kW, 300 Hz, 12.000 ot/min.) pro hrany o síle 15mm / 45mm a3mm / 65mm,včetně 2 pilových kotoučů prům. 110x22x3,6 mm, Z20,pneumaticky vybočitelné


0-10°, včetně HM pilových kotoučů



  1. 1. Frézovací agregát hrubovací 1823 - (2 x 0,6 kW, 300 Hz, 12.000 n-1) pro frézování hrany do roviny o síle 15mm a výška materiálu 60mm, včetně nástrojů prům 70/20/16mm – výměnné destičky.

  2. 2. Multifunkční frézovací agregát 1826 Pneu (2 x 0,65 kW, 300 Hz, 12.000 n-1) pneumatické přistavení a odstavení agregátu , pro frézovánímateriálu o síle 60mm


  • max. 8mm rovina

  • max. 5mm rádius

  • max. 6mm sražení

    včetně diamantové frézy

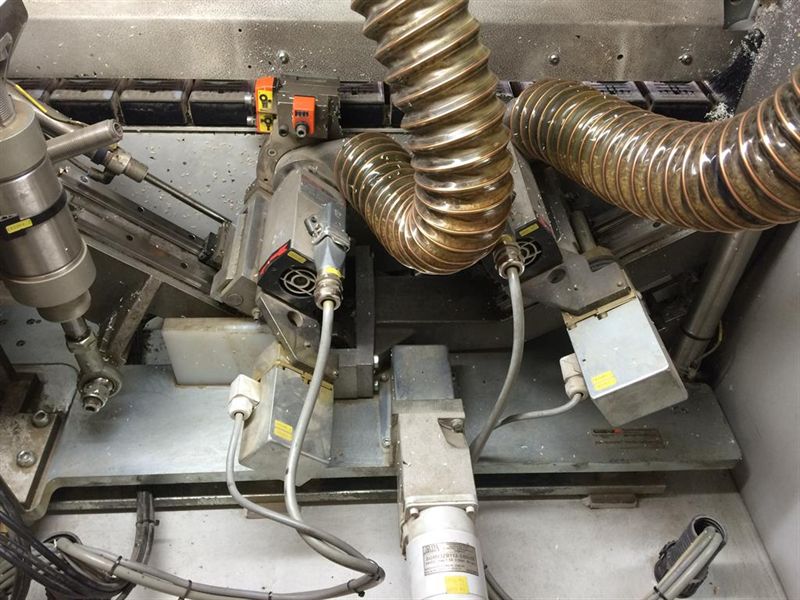

  1. 3. Frézovací agregát (zaoblovací) s integrovanou funkcí zaoblování rohů 1833 MOT 4

    (2 motory x 0,65 kW, 300 Hz, 12.000 n-1) pro frézování rádiusjak horní, tak spodní podélné hrany, předního a zadního rohu hrany, postforming. Max. síla hrany 3mm při výšce materiálu 60mm.

    R 1, 2, 2,5, 3mm, fáze 45°.Rychlost posuvu :

    max. 18 m/min výška 25 mm

    max. 16 m/min výška 38 mm

    max. 12 m/min výška 60 mm

    Pákový mechanizmus uložený na THK vedeních, včetně frekvenčního měniče, vč. diamantové frézys patentovaným systémem rychloupínání.

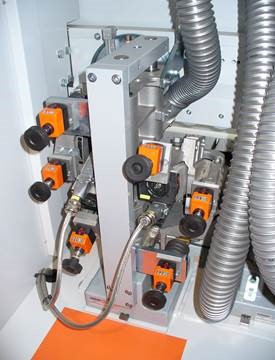

  2. Cidlina profilová 1929 Pneu - pro fázi i rádius, se 2mi hoblovacími noži. Rádius do max. 3 mm, se 2mi digitálními ukazateli pro boční kopírovací kladku, i digitálními ukazately (2 ks) polohy vertikální (spodní i horní) kopírovací kladky, včetně pneumatické přistavení a odstavení agregátu (zdvih 30 mm)

  3. Plošná cidlina 1964- pro začištění lepidlové spáry, stažení zbytků lepidla, horní a spodní kopírování, separátně řízený přískok a odskok, včetně nástrojů, včetně 2 ofukovacích dýz a odsávání

  4. Kartáčovací agregát 1940– (2 x 0,12 kW, 50 Hz),5° naklopitelné, včetně textilních kotoučů prům. 150 mm

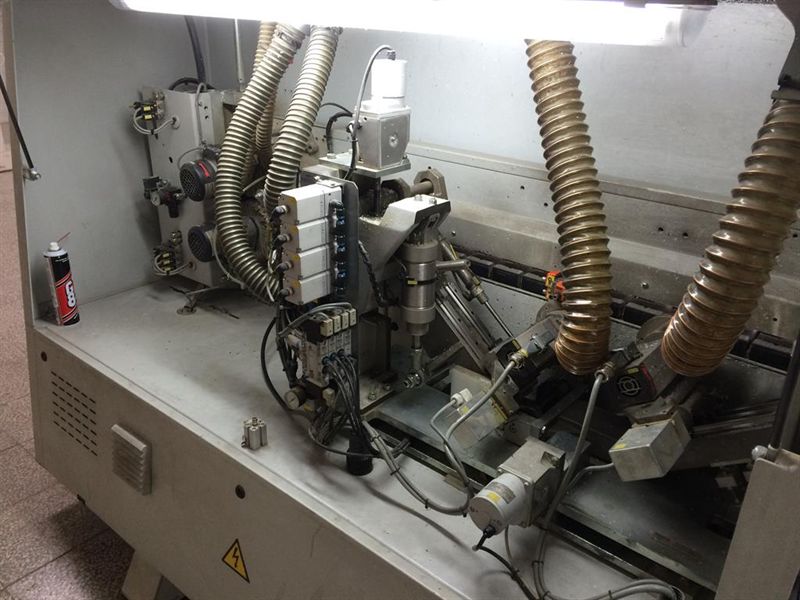

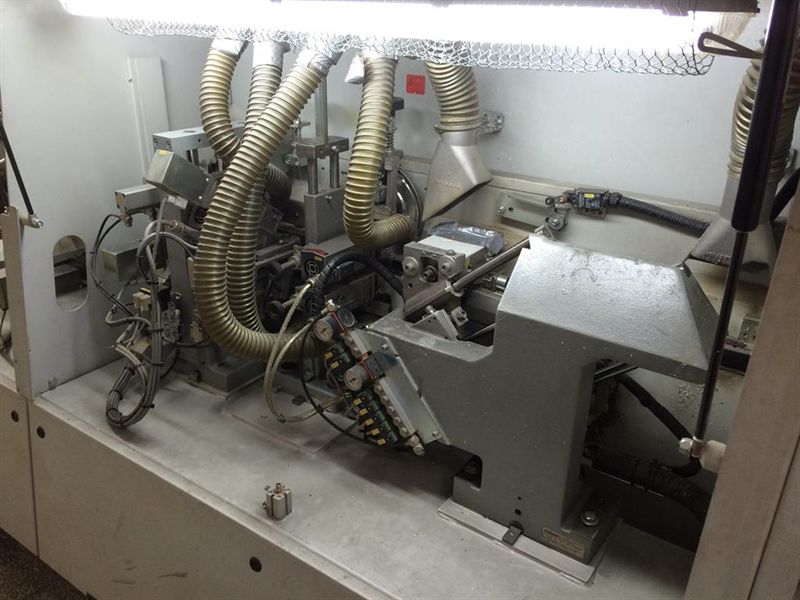

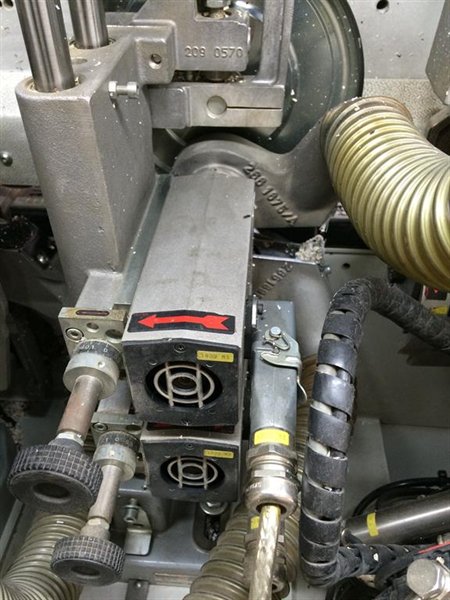

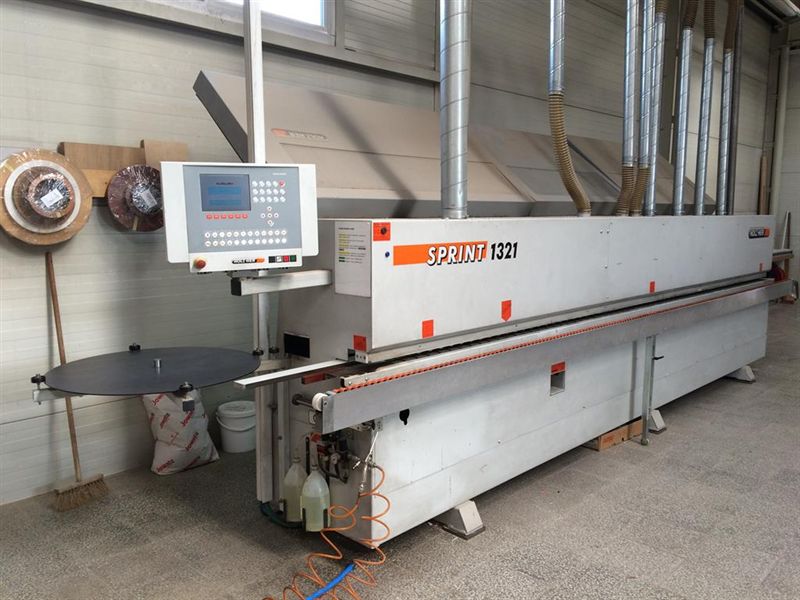

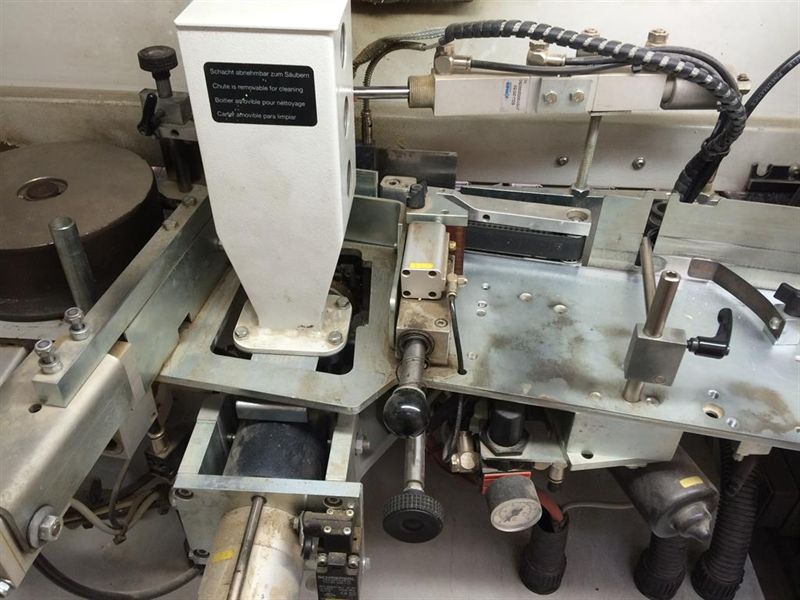

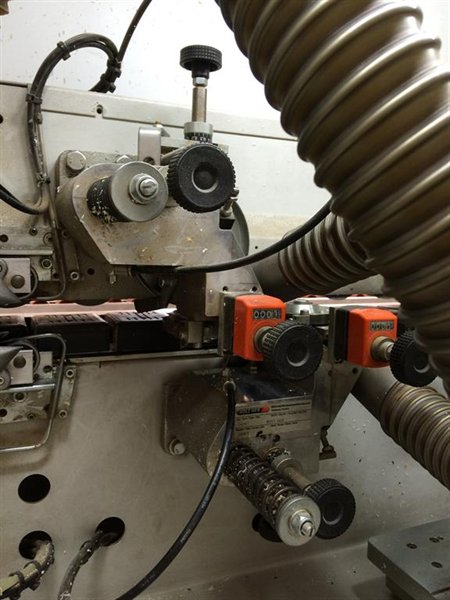

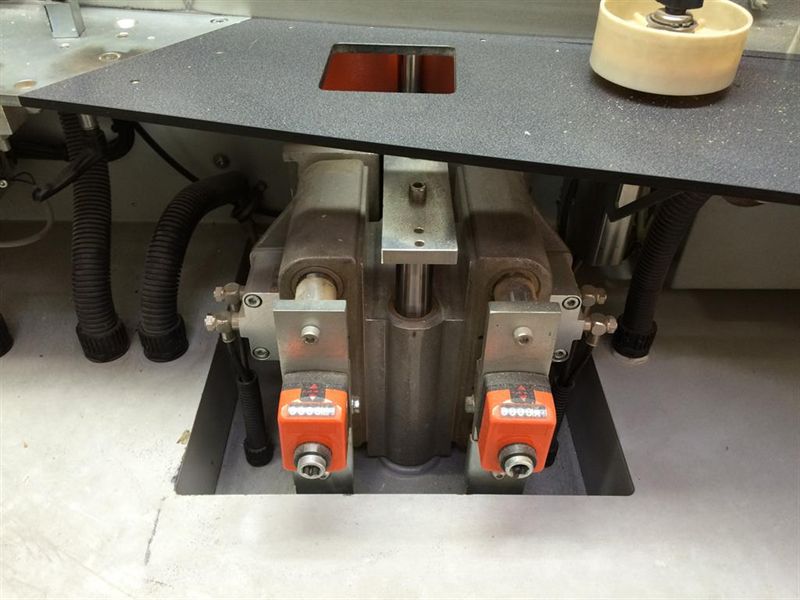

  5. Fotodokumentace:
